橫截面風量測量裝置
 |
橫截面風量測量裝置-YX系列橫截面風量測量裝置是依據速度面積法的原理而研制出來的新型流量計。速度面積法是將測量流速的截面分割為許多小的單元，假設每個單元面積的流速為Vi，則總的流量就等于流過所有小單元面積的流量之和。當單元面積分割得愈多，所...
|
|---|
一．產品概述
YX系列橫截面風量測量裝置是依據速度面積法的原理而研制出來的新型流量計。速度面積法是將測量流速的截面分割為許多小的單元，假設每個單元面積的流速為Vi，則總的流量就等于流過所有小單元面積的流量之和。當單元面積分割得愈多，所測的流量愈準確，橫截面風量測量裝置就依據這個原理而研制的。
二．結構形式

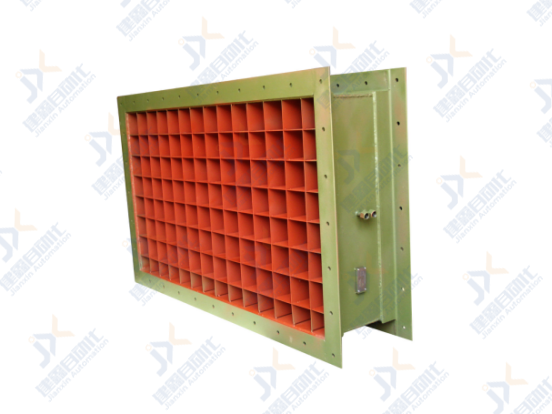

矩形管道橫截面風量測量裝置，將矩形管道的塔邊和短邊分別按等長度的原則，將矩形管道的橫截面平均分若干個面積相等的小單元，測量每個小單元中心點的流速，再將小單元的流速之和平均，即上整個大橫截面積的平均流速，產品結構圖見下圖一。
圓形管道橫截面風量測量裝置，將圓形管道截面分割成若干個面積相等的同心圓環，測出每個圓環的流速，然后再將所有圓環的流速平均化，即得到該圓截面的平均流速
三．主要特點
1. 不需要直管段，只要有250-350mm長的安裝位置即可。
2. 流出系數穩定，不用標定。
3. 壓力損失小，體積小。
4. 可加裝吹掃裝置，實現人工或自動吹掃。
5. 可對特殊結構形狀的管道的流量進行測量。
四．主要技術指標
1. 公稱直徑：圓形管道：200mm≤DN≤4000mm
矩形管道：200×200mm≤DN≤4000×4000mm
2. 公稱壓力：PN≤6.4Mpa
3. 介質溫度：t≤450℃（≥450℃時，訂貨時請注明）
4. 雷諾數范圍：Red＞2.5×105
5. 精度等級：1級、1.5級、2級
